概述：JC（D）系列磁力耦合式電纜卷筒通常用于垂直方向較長的電纜收放，如電磁吸盤、電動抓斗、壩頂門機抓梁及電動平車等設備及類似工況。

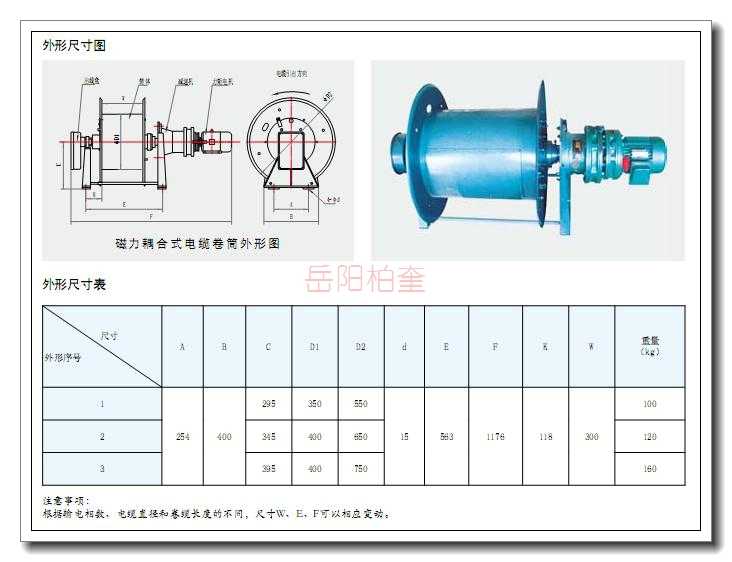

磁力耦合式電纜卷筒的結構特點：
1、該系列電纜卷筒由Y系列電動機、針線擺輪減速機（或蝸輪蝸桿減速機）、永磁耦合器、集電滑環、卷筒組成。
2、永磁耦合器作為同步差速調整機構，結構簡單，力矩調整方便，性能穩定。
3、卷筒電機控制方式為：收纜時電機工作，放纜時電機停電。
電纜卷筒的工作原理：
1、卷取電纜 電機工作，帶動永磁耦合盤旋轉，永磁耦合器通過磁力作用帶動卷筒旋轉，將電纜卷取，可以調整永磁耦合器中磁片的間隙，達到調整卷取力矩的大小，柔性卷取電纜。
2、釋放電纜 電機斷電，外力拖拽電纜，克服磁力耦合器的磁力將卷筒拖動，同步釋放電纜。
3、停機時 由于電機帶有制動器（或減速機具有自鎖功能），可以保證電機斷電時，電纜不會因重力作用從卷盤上滑落。
