1.功能
JY系列液壓馬達式電纜卷筒是以液壓馬達為驅動源從而自動收放電纜，通過集電環為移動設備作業提供電力供應的設備。具有結構簡單、操作安全、可靠等優點。

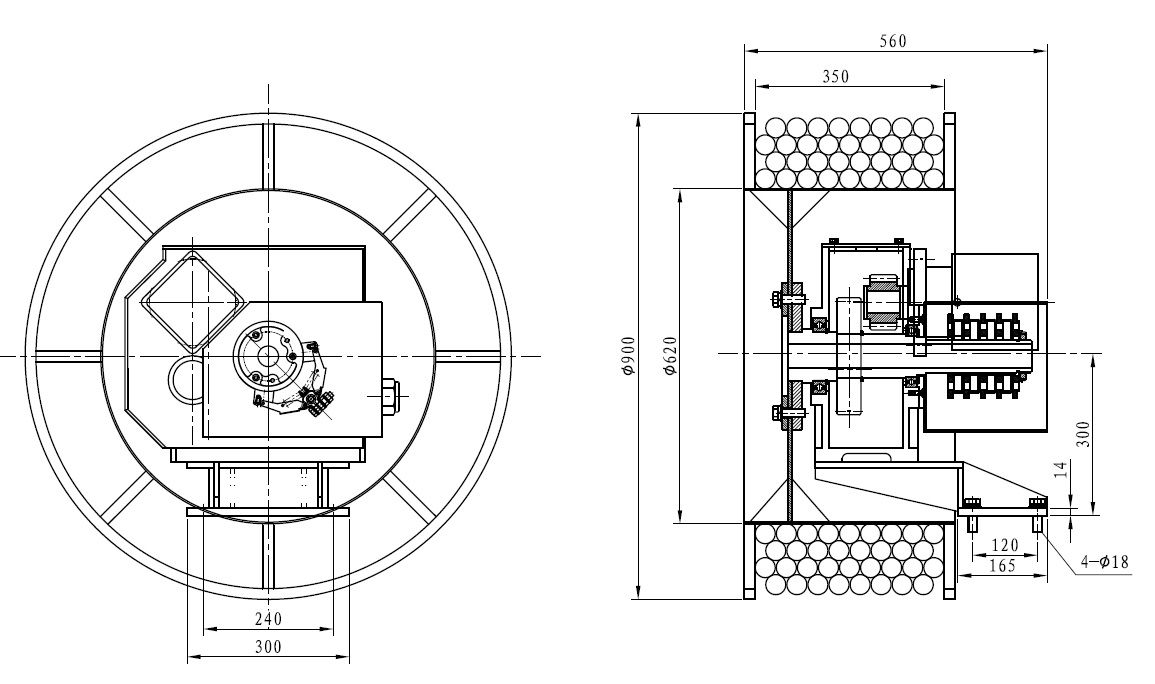

2.結構特點
2.1 采用模塊化布局設計，整機分為卷筒部分，回轉支撐部分，液壓馬達組件部分，集電環部分，底座部分；
2.2 整機結構緊湊，大大減少了安放空間要求；
2.3 集電環作為一個單獨的整體內置于卷筒內部，通過特別設計使其分別與卷筒和底座連接，實現相對轉動；
2.4 分別在筒體內部及底座上設置有接線端子，用戶可以直接將電纜接入接線端子固定。
3.基本工作原理和使用條件
3.1 基本工作原理
3.1.1 釋放電纜
①主動放纜方式：啟動電纜卷筒使卷筒往放纜方向旋轉，人為將電纜拉至接線處接好電纜。
②被動放纜方式：先接好電纜，然后車往前開至指定位置，電纜被動拉出。
3.1.2 卷取電纜
啟動電纜卷筒使之往卷電纜方向旋轉從而將電纜收取，可人為輔助排纜。
3.2 使用條件
電纜卷筒正常工作溫度為-20℃～45℃，當環境溫度低于－20℃，電纜卷筒不工作時，需對所有管路進行保溫，以防止液壓原件凍裂，電纜卷筒工作時，甲方先對其通電預熱15分鐘以上，確保油路暢通后再進行操作。
